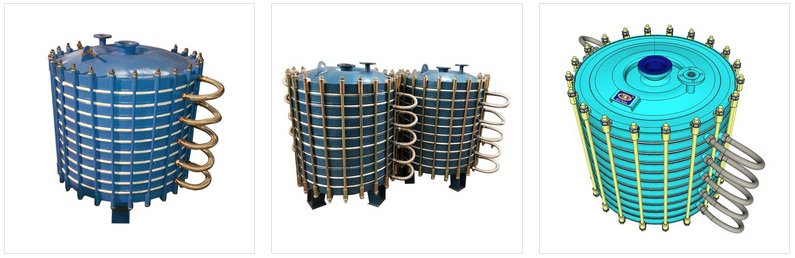

搪玻璃新型多孔式冷凝器


1 范围
本标准规定了多孔搪玻璃片式冷凝器的S式、基本参数、主要尺寸和要求以及铭牌、出厂文件及包装、运输。
本标准适用于器内设计压力大于一0. 1 MPa、小于0. 1 MPa,夹层内设计压力小于等于0. 25 MPa, 冷凝器面积3 m2〜30 m2,器内工作温度0 C〜200 X:,夹层内工作溫度小于等于95 1^的多孔搪玻璃片式冷凝器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 94. 3殚性垫圈技术条件鞍形、波形弹性垫圈
GB/T 898 双头螺柱bm = 1.25d
GB/T 6170 1型六角锞母
GB 25025搪玻璃设备技术条件
HG/T 2049搪玻璃设备卨颈法兰
HG/T 2054搪玻璃设备卡子
HG/T2143搪玻璃设备管口
HG/T 20592 钢制管法兰(PN系列)
QB/T 3627聚四氟乙烯薄膜
3 术语和定义
下列术语和定义适用于本文件。
3.1
多孔搪玻璃片式冷凝器 glassHined porous plate-type condenser
单片由两碟片焊制,并分别制作成大孔和多孔,间隔重备组合的搪玻璃冷凝器.
4 型式、基本参数和主要尺寸
4.1型式
多孔片式冷凝器由器盖、器底、冷凝中片1、冷凝中片2组成,夹层内冷却水由器外接头串联或并联连接。
多孔片式冷凝器塱式、基本参数和主要尺寸见图1、表1、表2和表3。

201551284937954

表1明细表

件号标准号名称数摄材料备注
1管口附件2组合件
2_器底1符合GB 2S025要求搪玻璃
3
冷凝中片1
符合GB 25025要求搪玻璃
4冷凝屮片2
符合GB 25025要求搪玻璃
5密封圈
组合件
6
接管组
夹布压力胶管
7
掂玻璃环
符合GB 25025要求搪玻璃
8器盖1符合GB 25025要求搪玻璃
9HG/T 2054卡子AM20
组合件根据规格碥定数fi
10GB/T 6170螵母 M20
8级根据规格确定数量
11GB/T 898双头螺柱
8. 8级根据规格确定数世
12GB/T 94. 3弹性垫圈
65Mn拫据规格确定数蛍
13
铭牌1组合件


表2管口公称直径    单位为毫米

管口WN 0. 63WN 1标准编号用途
a150150HG/T 2143热流体进料口
b80100HG/T 2143热流体出料口
c2532HG/T 20592冷邰水进口
d2532HG/T 20592冷却水出口
e2532HG/T 20592冷却水进口
f2532HG/T 20592冷却水出口


4.2 冷凝片面积
多孔搪玻璃片式冷凝器由器盖、器底和冷凝片组成,冷凝面积为三者之和冷凝片冷凝面积分两种规格:0.63㎡/片、1.0 ㎡/片,分别以WN-0. 63和WN-1表示。器盖和器底的冷凝面积为冷凝片面积 的二分之一。


表3尺寸表

类别冷凝片数搪玻璃环数量冷凝面积 /m2DN/mmD/mmB1/mmH/mmH1/mmn-d
WN-0. 6332.46956701906604603 —Φ23
54800600
75930730
961070870
117.512101010
13913501150
151014801280
1711117401540
1911218801680
WN-1568608102008506SO3 —Φ23
78990790
9101130930
111212701070
131414101210
151615401340
1711818101610
1912019501750
2112220801880
2312422202020
2512623602160
2722826302430
2923027702570


4.3 密封圈
4.3.1 密封圈型式、基本参数和主要尺寸见图2、表4和表5。

201551284954971

表4 尺寸表 单位毫米

类别DdH
WN-0. 636906208
WN-18607908

表5明细表

件号标准号名称数量材料
1QB/T 3627外衬套1聚四氟乙烯
2
内垫片1非金属软质垫片(按介质和使用温度要求)


4. 3.2 密封圈用聚四氟乙烯应符合QB/T 3627规定,厚度均匀,允许偏差为士0. 1 mm,密封平面不允许有皱纹及径向沟槽。
4. 3.3 搪玻璃环型式、基本参数和主要尺寸见图3、表6和表7。

20155128507982

表6 尺寸表 单位毫米

类别DdH
WN-0. 63695595120
WN-1860760140

表7明细表

件号标准号名称数量材质
1HG/T 2049高颈法兰2符合GB 25025要求


4. 3. 4 器盖、器底、冷凝中片1、冷凝中片2型式、基本参数和主要尺寸见图4、图5、图6、图7和表8。

图4器盖

图5冷凝器中片1

图6冷凝器中片2

图7冷凝器器底


表8尺寸表 单位为毫米

类别DNDd1d2d3d4d5d6B1hh1
WN-0. 63695670130202651306512819058~200
WN 1860810130202651308014820058~200


4.4标记
符合HG/T 4298,单片冷凝面积1 m2,总冷凝面积10m2的多孔搪玻璃片式冷凝器,其标记为: 多孔搪玻璃片式冷凝器HG/T4298-WN-A1-10
标记中各要素的含义如下:
WN—多孔搪玻璃片式冷凝器;
A1——单片冷凝面积为lm2;
10——总冷凝面积为10 m2。

5 要求
5. 1多孔搪玻璃片式冷凝器的设计、制造、检验和验收按GB 25025的规定。
5.2器盖、器底和换热片夹层水压试验压力为0.35 MPa。组装后,器内做0. 15 MPa的水压试验,应无泄漏。
5.3 中片1和中片2必须间隔排放,且中片1的小孔应和中片2的小孔间错开,以防短路。
5. 4 擴玻璃层厚度0. 8 mm~1. 5 mm.

6 铭牌、出厂文件及包装、运输
6.1 铭牌、出厂文件及包装、运输按GB 25025有关规定。
6.2 铭牌应安装在器盏酸目位罝9
6.3 外餌的搪玻璃面必须严格保护。
6.4 产品出厂前应妥善保管,防止雨雪天气及腐蚀性介质侵蚀.一般不允许露天存放。
