喷涂四氟冷凝器

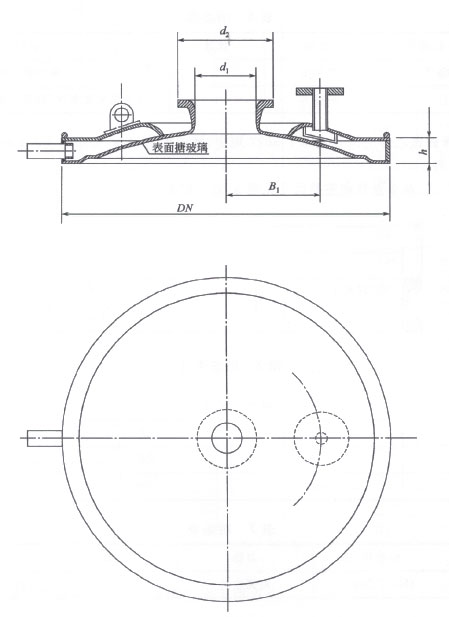

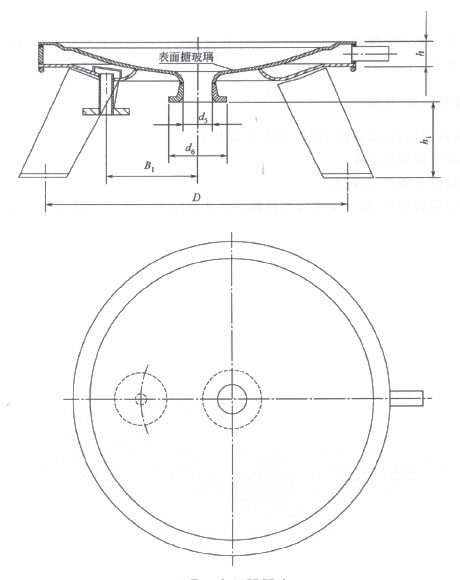

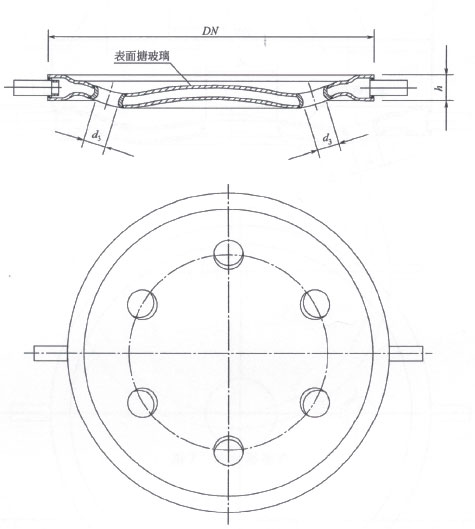

1 范围 图1 多孔搪玻璃片式冷凝器 表1明细表 表2管口公称直径 单位为毫米 4.2 冷凝片面积 表3尺寸表 4.3密封圈 4.3.1 密封圈型式、基本参数和主要尺寸见图2、表4和表5。 图2密封圈 表4尺寸表单位毫米 4. 3.2 密封圈用聚四氟乙烯应符合QB/T 3627规定，厚度均匀，允许偏差为士0. 1 mm,密封平面不允许有皱纹及径向沟槽。 图3 搪玻璃杯 表6尺寸表 单位毫米 表7明细表 4. 3. 4 器盖、器底、冷凝中片1、冷凝中片2型式、基本参数和主要尺寸见图4、图5、图6、图7和表8。 图4 器盖 图5 冷凝器中片 1 图6 冷凝器中片 2 图6 冷凝器器底 2 表8尺寸表 单位为毫米 4.4标记
本标准规定了多孔搪玻璃片式冷凝器的S式、基本参数、主要尺寸和要求以及铭牌、出厂文件及包 装、运输。
本标准适用于器内设计压力大于一0. 1 MPa、小于0. 1 MPa,夹层内设计压力小于等于0. 25 MPa, 冷凝器面积3 m2〜30 m2,器内工作温度0 C〜200 X：,夹层内工作溫度小于等于95 1^的多孔搪玻璃片 式冷凝器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 94. 3殚性垫圈技术条件鞍形、波形弹性垫圈
GB/T 898 双头螺柱bm = 1.25d
GB/T 6170 1型六角锞母
GB 25025搪玻璃设备技术条件
HG/T 2049搪玻璃设备卨颈法兰
HG/T 2054搪玻璃设备卡子
HG/T2143搪玻璃设备管口
HG/T 20592 钢制管法兰(PN系列)
QB/T 3627聚四氟乙烯薄膜
3 术语和定义
下列术语和定义适用于本文件。
3.1
多孔搪玻璃片式冷凝器 glassHined porous plate-type condenser
单片由两碟片焊制，并分别制作成大孔和多孔，间隔重备组合的搪玻璃冷凝器.
4 型式、基本参数和主要尺寸
4.1型式
多孔片式冷凝器由器盖、器底、冷凝中片1、冷凝中片2组成，夹层内冷却水由器外接头串联或并联 连接。

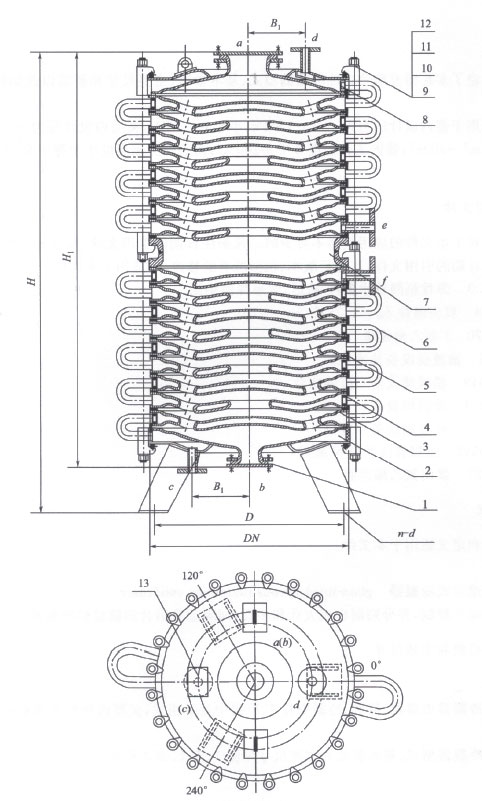

多孔片式冷凝器塱式、基本参数和主要尺寸见图1、表1、表2和表3。
件号 标准号 名称 数摄 材料 备注 1 一 管口附件 2 组合件 2 _ 器底 1 符合GB 2S025要求 搪玻璃 3 冷凝中片1 符合GB 25025要求 搪玻璃 4 一 冷凝屮片2 符合GB 25025要求 搪玻璃 5 — 密封圈 组合件 6 接管组 夹布压力胶管 7 掂玻璃环 符合GB 25025要求 搪玻璃 8 — 器盖 1 符合GB 25025要求 搪玻璃 9 HG/T 2054 卡子AM20 组合件 根据规格碥定数fi 10 GB/T 6170 螵母 M20 8级 根据规格确定数量 11 GB/T 898 双头螺柱 8. 8级 根据规格确定数世 12 GB/T 94. 3 弹性垫圈 65Mn 拫据规格确定数蛍 13 铭牌 1 组合件 管口 WN 0. 63 WN 1 标准编号 用途 a 150 150 HG/T 2143 热流体进料口 b 80 100 HG/T 2143 热流体出料口 c 25 32 HG/T 20592 冷邰水进口 d 25 32 HG/T 20592 冷却水出口 e 25 32 HG/T 20592 冷却水进口 f 25 32 HG/T 20592 冷却水出口
多孔搪玻璃片式冷凝器由器盖、器底和冷凝片组成，冷凝面积为三者之和冷凝片冷凝面积分两种规格：0.63㎡/片、1.0 ㎡/片，分别以WN-0. 63和WN-1表示。器盖和器底的冷凝面积为冷凝片面积 的二分之一。类别 冷凝片数 搪玻璃环数量 冷凝面积
/m2 DN/mm D/mm B1/mm H/mm H1/mm n-d WN-0. 63 3 — 2.4 695 670 190 660 460 3 —Φ23 5 — 4 800 600 7 — 5 930 730 9 — 6 1070 870 11 — 7.5 1210 1010 13 — 9 1350 1150 15 — 10 1480 1280 17 1 11 1740 1540 19 1 12 1880 1680 WN-1 5 — 6 860 810 200 850 6SO 3 —Φ23 7 — 8 990 790 9 — 10 1130 930 11 — 12 1270 1070 13 — 14 1410 1210 15 — 16 1540 1340 17 1 18 1810 1610 19 1 20 1950 1750 21 1 22 2080 1880 23 1 24 2220 2020 25 1 26 2360 2160 27 2 28 2630 2430 29 2 30 2770 2570
类别 D d H WN-0. 63 690 620 8 WN-1 860 790 8
表5明细表件号 标准号 名称 数量 材料 1 QB/T 3627 外衬套 1 聚四氟乙烯 2 内垫片 1 非金属软质垫片（按介质和使用温度要求）

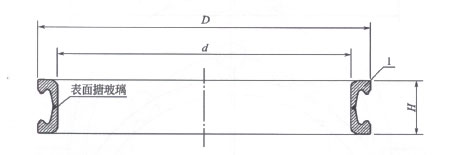

4. 3.3 搪玻璃环型式、基本参数和主要尺寸见图3、表6和表7。
类别 D d H WN-0. 63 695 595 120 WN-1 860 760 140 件号 标准号 名称 数量 材质 1 HG/T 2049 高颈法兰 2 符合GB 25025要求
类别 DN D d1 d2 d3 d4 d5 d6 B1 h h1 WN-0. 63 695 670 130 202 65 130 65 128 190 58 ~200 WN 1 860 810 130 202 65 130 80 148 200 58 ~200
符合HG/T 4298，单片冷凝面积1 m2,总冷凝面积10m2的多孔搪玻璃片式冷凝器，其标记为： 多孔搪玻璃片式冷凝器HG/T4298-WN-A1-10
标记中各要素的含义如下：
WN—多孔搪玻璃片式冷凝器；
A1——单片冷凝面积为lm2;
10——总冷凝面积为10 m2。
5 要求
5. 1多孔搪玻璃片式冷凝器的设计、制造、检验和验收按GB 25025的规定。
5.2器盖、器底和换热片夹层水压试验压力为0.35 MPa。组装后，器内做0. 15 MPa的水压试验，应无泄漏。
5.3 中片1和中片2必须间隔排放,且中片1的小孔应和中片2的小孔间错开，以防短路。
5. 4 擴玻璃层厚度0. 8 mm~1. 5 mm.
6 铭牌、出厂文件及包装、运输
6.1 铭牌、出厂文件及包装、运输按GB 25025有关规定。
6.2 铭牌应安装在器盏酸目位罝9
6.3 外餌的搪玻璃面必须严格保护。
6.4 产品出厂前应妥善保管，防止雨雪天气及腐蚀性介质侵蚀.一般不允许露天存放。
